【発明の名称】尿検査装置
【特許権者】
【識別番号】594058218
【氏名又は名称】大野 耕作
【住所又は居所】佐賀県佐賀市大和町久池井1581−13
【代理人】
【識別番号】100099508
【弁理士】
【氏名又は名称】加藤 久
【代理人】
【識別番号】100093285
【弁理士】
【氏名又は名称】久保山 隆
【発明者】
【氏名】大野 耕作
【住所又は居所】佐賀県佐賀市大和町久池井1581−13
【特許請求の範囲】
【請求項1】
全体形態を構成する装置本体であり、略半球状部材により形成され、男性装着者からの残尿を吸収する吸水部が前記装置本体の内側面に配置された装置本体と、
前記吸水部上に配置され、残尿を検査するための検査薬を含浸させた試験紙により形成された検査部と、
前記装置本体の略楕円形に拡がる開口部であり、男性装着者の陰茎が挿入される開口部に設けられた密着部材により形成され、前記密着部材により前記開口部を密着させることにより前記装置本体の内部空間を閉塞して、残尿が付着した前記検査部を露出から遮蔽する遮蔽部とを備えた尿検査装置。
【請求項2】
前記装置本体は、前記男性装着者の陰茎が前記装置本体の開口部から挿入されたときに、亀頭部分が位置する前部の深さが深く、陰茎体部分が位置する後部が浅く形成されている請求項1記載の尿検査装置。
【請求項3】
全体形態を構成する装置本体であり、略帯状部材により形成され、女性装着者からの残尿を吸収する吸水部が女性装着者への装着面側に設けられた装置本体と、
前記吸水部上に配置され、残尿を検査するための検査薬を含浸させた試験紙により形成された検査部と、
前記略帯状部材により形成された前記装置本体の幅方向の一側の側部または他側の側部のいずれか一方、または両方に突出させて設けられた翼部により形成され、前記翼部が前記検査部上に折り曲げられた状態で、前記検査部を覆うことで、残尿が付着した前記検査部を露出から遮蔽する遮蔽部とを備えた尿検査装置。
【請求項4】
前記略帯状部材により形成された前記装置本体の長手方向の一端部または他端部のいずれか一方、または両方の前記装着面側に、前記検査部を覆った前記翼部を覆い固定するための接着部が設けられている請求項3記載の尿検査装置。
【発明の詳細な説明】
【技術分野】
【0001】
本発明は、排出した尿を採取することで、身体の状態が検査できる尿検査装置に関するものである。
【背景技術】
【0002】
尿を検査することで、身体の状態がわかる。例えば、病院や定期健診で使用されたり、薬局で販売されたりする検査紙では、尿糖や尿蛋白の度合いが反応色によって判別でき、尿糖であれば糖尿病、尿蛋白であれば腎臓病などの陽性・陰性を判定することができる。
検査紙は、尿を直接掛けたり、一度コップに採取した尿に浸漬させたりして使用されるが、例えば、尿の酸性状態やアルカリ状態に反応する指示薬が医療検査手段として、排尿の際に使用される使い捨ての排尿補助具に含ませたものも知られている(例えば、特許文献1参照。)。
【0003】
一方、排尿後の残尿による尿漏れは、下着が濡れたり肌に付いたりして不快感が生じるだけでなく、不衛生であるため、当人にとっては深刻な問題である。このような尿漏れが生じても下着を汚さないようにするためのものが知られている(例えば、特許文献2参照。)。特許文献2に記載の男性用両漏れサックは、先端球状の高分子ポリマーの根本から筒状のゴムの巻いた形、又はシールテープの付いた半割れ筒状の物を男性の性器に密着させるものである。
【先行技術文献】
【特許文献】
【0004】
【特許文献1】特表2003−507125号公報
【特許文献2】特開2005−177411号公報
【発明の概要】
【発明が解決しようとする課題】
【0005】
例えば、特許文献2に記載の男性用両漏れサックに、特許文献1に記載されているような指示薬(検査薬)を浸漬させて、尿漏れによる汚れを防止しつつ、身体の検査を行うことが考えられる。
しかし、自宅で検査したときに、装着者は自身の判断だけでなく、専門家の判断を仰ぎたいことがある。そうしたときに、自宅から医療機関まで移動する必要があるが、検査薬は湿気を嫌うため、移動中に検査薬の反応が変化し、医療機関に到着したときには、正確な判断ができない状態となってしまうおそれがある。
【0006】
そこで本発明は、尿漏れによる下着の汚れを防止しつつ、身体の状態を正確に検査することができる尿検査装置を提供することを目的とする。
【課題を解決するための手段】
【0007】
本発明の尿検査装置は、装着者からの排尿を吸収する吸水部が設けられた装置本体と、前記吸水部上に配置された検査部と、前記装置本体に設けられ、前記検査部を露出から遮蔽する遮蔽部とを備えたことを特徴とする。
【0008】
本発明の尿検査装置によれば、排尿の後に装着することで、尿漏れがあっても装置本体の吸水部が排出された残尿を吸収するため、下着を汚したり、ズボンやスカートを汚したりすることを防止することができる。排出された残尿は、吸水部で吸収される他、検査部にも付着することで、身体の状態を検査することができる。このとき、装着者は、装置本体に設けられた遮蔽部により検査部を露出から遮蔽することで、検査部の尿の状態が変換して検査環境が変化することが防止できる。
【0009】
前記装置本体が、略半球状部材により形成され、前記検査部が、前記装置本体の内側面に配置され、前記遮蔽部は、前記装置本体の開口部を閉塞する密着部材により形成されていると、男性用の尿検査装置とすることができる。
男性装着者の陰茎を装置本体内へ挿入して尿漏れによる尿を吸水部により吸い取らせ、検査部によって検査した後は、密着部材により、装置本体の開口部の一方の半円部と他方の半円部とを合わせて閉塞する。そうすることで、装置本体の内部は閉塞された空間となり、検査部が露出しなくなるので、検査部の状態を排尿したときの状態に維持することができる。
【0010】
前記装着者が装着したときに前部となる前記装置本体の深さが深く、前記装置本体の後部が浅く形成されているのが望ましい。尿漏れを吸い取るときには、亀頭部分が装置本体の前部に、陰茎体部分が装置本体の後部に位置するように、男性装着者の陰茎を挿入することで、外径が大きい亀頭部分を深さが深い装置本体の前部に保持させ、亀頭部分と比較して外形が細い陰茎体を浅い後部に保持させることができる。従って、亀頭部分の先端を装置本体の前壁で覆うことができるので、装置本体で陰茎を保持させつつ、漏れた尿が外へ漏れ出にくい。
【0011】
前記装置本体が、略帯状部材により形成され、前記検査部が、前記装置本体の装着面側に配置され、前記遮蔽部が、前記装置本体の一側の側部または他側の側部のいずれか一方、または両方に突出させて設けられ、前記検査部上に折り曲げて前記検査部を閉塞する翼部であると女性用の尿検査装置とすることができる。
女性装着者が尿道口に対応させて本発明の尿検査装置を配置して、尿漏れによる尿を吸水部により吸い取らせ、検査部によって検査すると、装置本体の一側の側部または他側の側部のいずれか一方、または両方に突出させて設けられた翼部で、検査部上に折り曲げて検査部を閉塞する。そうすることで、検査部は翼部により閉塞され、露出しなくなるので、検査部の状態を排尿したときの状態に維持することができる。
【0012】
前記装置本体の一端部または両端部のいずれか一方、または両方を折り曲げて、折り曲げた前記翼部を覆い固定するための接着部が設けられているのが望ましい。
検査部を翼部で覆うだけでなく、装置本体の一端部または他端部のいずれか一方、または両方を折り曲げて覆うことで、より密閉度を高めることができる。
【発明の効果】
【0013】
本発明の尿検査装置は、吸水部により下着を汚したり、ズボンやスカートを汚したりすることを防止することができ、かつ検査部により身体の状態を検査することができ、更に、遮蔽部により検査部を露出から遮蔽することで、検査部の検査環境が変化することが防止できる。従って、本発明の尿検査装置は、尿漏れによる下着の汚れを防止しつつ、身体の状態を正確に検査することができる。
【図面の簡単な説明】
【0014】

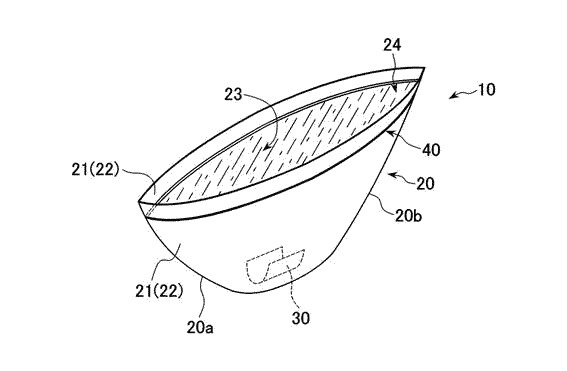

【図1】本発明の実施の形態1に係る尿検査装置を示す斜視図である。

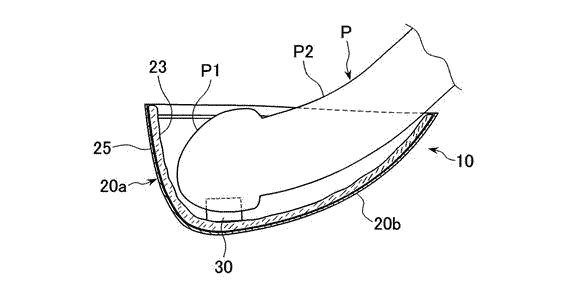

【図2】図1に示す尿検査装置の使用状態を示す断面図である。

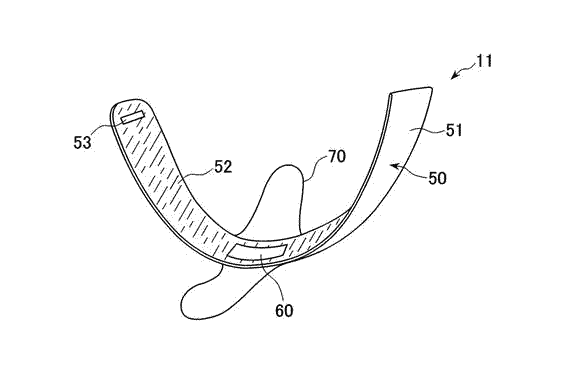

【図3】本発明の実施の形態2に係る尿検査装置を示す斜視図である。

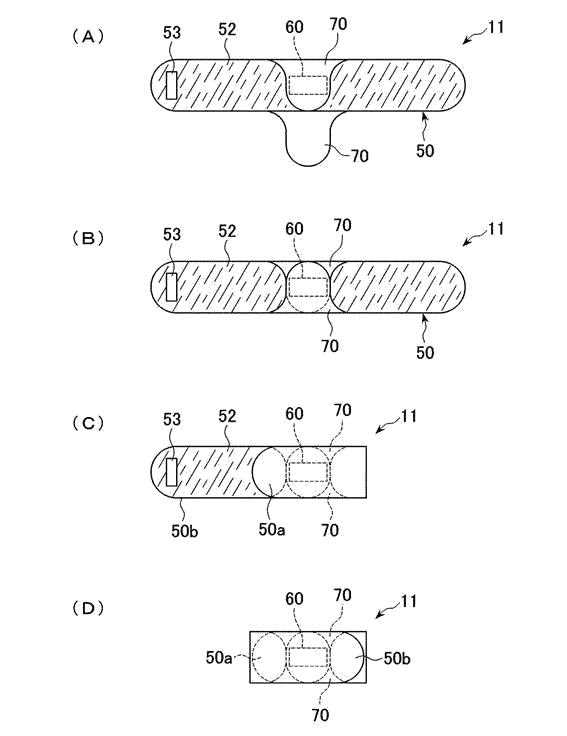

【図4】図2に示す尿検査装置の使用状態を示す平面図であり、(A)は一方の翼部を折り返した状態を示す図、(B)は(A)に引き続いて、他方の翼部を折り曲げた状態を示す図、(C)は(B)に引き続いて、一方の端部を折り曲げた状態を示す図、(D)は(D)に引き続いて、他方の端部を斜視図である。
【発明を実施するための形態】
【0015】
(実施の形態1)
本発明の実施の形態1に係る尿検査装置を図面に基づいて説明する。なお、本明細書においては、尿検査装置の装着者側を後ろ、その反対側を前として説明する。
図1に示す男性用の尿検査装置10は、略半球状の装置本体20と、装置本体20内に配置された検査部30と、装置本体20に設けられた遮蔽部40とを備えている。
【0016】
装置本体20は、2枚の略半円状部材21の円弧部分同士を接着して形成された外皮部22と、外皮部22の内側面に沿って配置された吸水部23とを備えている。外皮部22は、不透水性フィルムにより形成されている。外皮部22は、男性装着者が尿検査装置10を装着したときに、前部20aの深さが深く、後部20bが前部20aより浅い形状に形成されている。吸水部23は、高分子吸収ポリマーとも称される吸水性が高い高吸水性高分子体により形成されている。
【0017】
検査部30は、装置本体50の底部に配置されている。検査部30は、検査薬(試薬)を含浸させた試験紙を吸水部23に貼り付けたものである。検査薬は、例えば、尿糖や尿蛋白の度合いが反応色によって判別できるものや、尿の酸性状態やアルカリ状態を反応色により判別するものとすることができる。
遮蔽部40は、装置本体20の開口部24に一体的に設けられている。本実施の形態では、遮蔽部40は、一側の略半円状部材21と他側の略半円状部材21の上部に配置され、密着部材として機能する、線状凸部を線状凹部に嵌合させるジッパー部材により形成されている。
【0018】
以上のように構成された本発明の実施の形態1に係る男性用の尿検査装置10の使用状態について、図面に基づいて説明する。
排尿が済んだ男性装着者は、尿検査装置10を取り出し、親指と小指、または親指と人差し指の間に、尿検査装置10の前端と後端とを挟み込み、間隔を狭めることで、装置本体20の開口部24が略楕円形に拡がる。男性装着者は、図2に示すように、陰茎Pを尿検査装置10へ挿入する。
【0019】
亀頭部分P1が装置本体20の前部20aに、陰茎体部分P2が装置本体の後部20bに位置するように、男性装着者の陰茎Pを挿入することで、外径が大きい亀頭部分P1を深さが深い装置本体20の前部20aに保持させ、亀頭部分P1と比較して外形が細い陰茎体部分P2を浅い後部20bに保持させることができる。従って、亀頭部分P1の先端を装置本体20の前壁25で覆うことができ、陰茎Pから漏れ出た残尿を吸水部23により吸い取り保持することができるので、装置本体20で陰茎Pを保持させつつ、漏れた尿が外へ漏れ出にくい。
【0020】
尿検査装置10内に漏れた残尿は、検査部30の検査紙にも浸漬される。検査部30が装置本体20の底部に配置されているため、尿が検査部30に直接付着する他、検査部30に吸水部23の表面を流れた尿も付着させることができる。
検査部30は、尿の状態に応じて反応して発色する。男性装着者は、残尿が全て出たと感じたら、尿検査装置10の前端と後端との挟み込みを緩めることで、略楕円形に拡がった装置本体20の開口部24が当初の形状に復帰する。
【0021】
そして、男性装着者は、遮蔽部40を形成するジッパー部材を、前端から後端へ、または後端から前端へ、親指と人差し指とで挟み込み押圧しながら移動させる。そうすることで、一方の略半円状部材21側のジッパー部材と、他方の略半円状部材21側のジッパー部材との凹凸が嵌合して密着する。遮蔽部40が密着することで、装置本体20の内部空間が閉塞されるので、検査部30を露出から遮蔽することができる。
【0022】
このように、装置本体20の内部は閉塞された空間となり、検査部30が露出しなくなるので、検査部30により検査した状態を維持することができる。従って、尿検査装置10は、尿漏れによる下着の汚れを防止しつつ、身体の状態を正確に検査することができる。
【0023】
本実施の形態1では、遮蔽部40を、線状凸部を線状凹部に嵌合させるジッパー部材としたが、面状ファスナーやクリップなどとしてもよい。しかし、密閉性が高いことから、遮蔽部40はジッパー部材とするのが望ましい。
【0024】
(実施の形態2)
本発明の実施の形態2に係る尿検査装置を図面に基づいて説明する。
図3に示す女性用の尿検査装置11は、略帯状の装置本体50と、装置本体50上に配置された検査部60と、装置本体50の両側部に設けられた翼部70とを備えている。
【0025】
装置本体50は、略帯状に形成された外皮部51と、外皮部51上に配置された吸水部52とを備えている。外皮部51は、装置本体50と翼部70とを合わせた輪郭形状に形成されている。外皮部51は、装置本体50の輪郭形状に合わせた不透水性フィルムにより形成されている。吸水部52は、高分子吸収ポリマーとも称される吸水性が高い高吸水性高分子体により形成されている。装置本体50の両端部の吸水部52上には、剥離紙により粘着面が覆われた接着部53が設けられている。
【0026】
検査部60は、装置本体50の略中央部に配置されている。検査部60は、実施の形態1の検査部30と同様に、検査薬(試薬)を含浸させた試験紙を吸水部23に貼り付けたものである。検査薬は、例えば、尿糖や尿蛋白の度合いが反応色によって判別できるものや、尿の酸性状態やアルカリ状態を反応色により判別するものとすることができる。
【0027】
翼部70は、装置本体50両側部から突出しており、折り曲げ検査部60を覆うことで、遮蔽部として機能する。本実施の形態2では、外皮部51と一体的としていることで、装置本体50の一部として形成されている。
【0028】
以上のように構成された本発明の実施の形態2に係る女性用の尿検査装置11の使用状態について、図面に基づいて説明する。
排尿が済んだ女性装着者は、尿検査装置11を取り出し、下着の股部分に配置する。尿検査装置11を下着の股部分に配置する際には、検査部60を尿道口に対応するようにする。
【0029】
装着者の尿道口から漏れ出た残尿は、吸水部52に滴下され、吸水部52に吸い取り保持されるので、残尿が下着を汚したり、肌に付いたりすることが防止できる。
尿検査装置11内に漏れた残尿は、検査部60の検査紙にも浸漬される。検査部60は、尿の状態に応じて反応して発色する。女性装着者は、残尿が全て出たと感じたら、一方の翼部70を内側に折り曲げた後(図4(A)参照)、他方の翼部70も折り曲げる(図4(B)参照)。翼部70を内側に折り曲げ、検査部60を覆うことで、検査部60の露出を遮断する。検査部60が露出しなくなることで、検査部60による検査を維持することができるので、尿検査装置11は、尿漏れによる下着の汚れを防止しつつ、身体の状態を正確に検査することができる。
【0030】
更に、装置本体50の後端部50a側を先に折り曲げて、折り曲げた翼部70上に重ねた後(図4(C)参照)、装置本体50の前端部50bに設けた接着部53の剥離紙を剥がし、接着面を露出させて、装置本体50の前端部50bを装置本体50の後端部50aに重ね、接着部53により固定する(図4(D)参照)。検査部60を翼部で覆うだけでなく、装置本体50の後端部50aおよび前端部50bを折り曲げて覆うことで、より密閉度を高めることができる。
【0031】
なお、本実施の形態2では、後端部50aを一端部、前端部50bを他端部として、両方を折り曲げて、検査部60を覆う翼部70に重ねているが、いずれか一方でもよい。その場合には、折り曲げる端部に接着部53が設けられていればよい。
また、翼部70は、装置本体50の両側部に設けられているが、一側の側部または他側の側部のいずれか一方でもよい。装置本体50の両端部で検査部60をカバーしないときは、翼部70に接着部53を設けるのが望ましい。
【0032】
本実施の形態1,2では、検査部30を検査紙に検査薬を含浸させたものとしているが、吸水部23に直接検査薬を含浸させて、その場所を検査部としてものとしてもよい。
【産業上の利用可能性】
【0033】
本発明の尿検査装置は、尿漏れが心配であり、健康に気を使っている者に、好適に使用できる。
【符号の説明】
【0034】
10,11 尿検査装置
20 装置本体
20a 前部
20b 後部
21 略半円状部材
22 外皮部
23 吸水部
24 開口部
25 前壁
30 検査部
40 遮蔽部
50 装置本体
50a 後端部
50b 前端部
51 外皮部
52 吸水部
53 接着部
60 検査部
70 翼部
P 陰茎
P1 亀頭部分
P2 陰茎体部分
【図1】
図1
【図2】
図2
【図3】
図3
【図4】
図4
発明者からのメッセージ

尿の検査と同時に尿ダレを拭き取る効果がある。体の糖やタンパク等が出ていると、その試験薬の色がいろいろ変化し、それをパッケージの色見本と照らし合わせ早期発見するというものである。
試験紙は乾燥しないよう密封したパッケージとなっている。
使う前は湿気を嫌い使用後は乾燥を嫌うため、検査し終わったら速やかに病院で精密検査するための補助用具である。
現代人は、少々体の調子が悪くてもなかなか病院に行けない。そこで、薬局やコンビニ、ドラッグストアー等にも置ける値段も手ごろな検査薬は皆の手助けとなるだろう。
Urinalysis Testing Tool

This works for preventing leakage of urine during urinalysis. If urine contains some saccharide or protein, the color of the test reagent will change into various colors, which can be referred to the color samples on the package and find what disease they might have in the early stage. The checking sheet is sealed up in a package so that it will not get dry. It is vulnerable to humidity before use, and vulnerable to drying after use. It is a supporting tool for people to take detailed examination in a hospital after checkup. People in younger generation seldom motivate themselves to go to see a doctor even though they feel bad about their health. Considering the fact, supplying this cheap and handy checkup tool at a pharmacy, convenience store, or drug store will be a good help for all the people today.
