小水力発電器

【発明の名称】小水力発電器
【出願人】
【識別番号】524141614
【氏名又は名称】深町隆男
【住所又は居所】群馬県伊勢崎市大正寺町105-1
【発明者】
【氏名】深町隆男
【住所又は居所】群馬県伊勢崎市大正寺町105-1
【要約】（修正有）
【課題】安全な方法で水利用発電を可能にする。
【解決手段】水流に落差がある河川や湧き水、工場・事業所などの排水を利用して水車を回し、その回転力を発電機Ａに伝達して１２Ｖの電力を得る。１２Ｖの電源を変圧器Ｂを用いて１００Ｖに変換する。１００Ｖの電源を使い０．５ＨＰのモータＣを回し、重量２０ＫｇのフライホイールＤを回し、この回転力で発電機Ｅを回し、得た電気力で１ＨＰのモータＦを回転させる。モータの回転力でフライホイールＧ、重量２００ｋｇを回して発電機Ｈを可動、得た電力を蓄電器Ｉに貯めて使用目的部に配電する。
【特許請求の範囲】
【請求項】
水流に落差がある河川や湧き水、工場・事業所などの排水を利用して水車を回し、その回転力を発電機Ａに伝達して１２Ｖの電力を得る。１２Ｖの電源を変圧器Ｂを用いて１００Ｖに変換する。
１００Ｖの電源を使い０．５ＨＰのモータＣを回し、重量２０ＫｇのフライホイールＤを回すこの回転力で発電機Ｅを回し得た電気力で１ＨＰのモータＦを回転させる。
モータの回転力でフライホイールＧ重量２００ｋｇを回して発電機Ｈを可動、得た電力を蓄電器Ｉに貯めて使用目的部に配電する。
【発明の詳細な説明】
【技術分野】
【０００１】
自然水流や事業所などから出る排水を、利用して発電をし、得た電力を適所使用することで節電の一端を担う。
【背景技術】
【０００２】
山間部の河川や沢などの自然水流や、工場・事業所などの排水を利用し小水力発電機を使い発電し、得た電力を各所の電源として利用できないかと考えてみた。
【０００３】

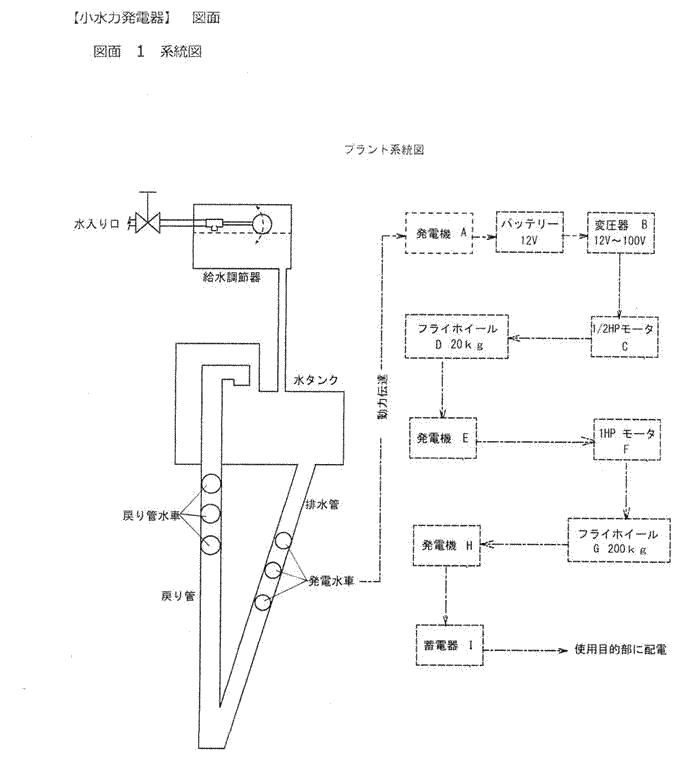

小水力発電は、通常では見逃しがちな水を、資源として活用する方法を下記系統図、（図１）に示します。
【図面の簡単な説明】
【０００４】
【図１】１給水器から２水タンクに送水すると、水タンク下部の排水口から水が流れて排水管に設けられた発電水車を回しながら落下する。
【０００５】
発電水車の回転で発電機Ａを回し１２Ｖの電気を得る。
【０００６】
１２Ｖの電気をバッテリーに蓄えてから変圧器に送り、１２Ｖから１００Ｖに変圧する。
【０００７】
１００Ｖの電源で０．５ＨＰのモータＣを稼働し２０ｋｇ重のフライホイールＤを回す。
【０００８】
フライホイールＤの回転力で、発電機Ｅを稼働して、１ＨＰのモータＦを稼働する。
【０００９】
稼働した１ＨＰのモータで２００ｋｇのフライホイールＧを回す。
【００１０】
２００ｋｇのフライホイールの回転力で発電機Ｈを稼働する。
【００１１】
発電機Ｈで得た電気を蓄電器Ｉに送る。
【００１２】
蓄電器Ｉに溜められた電気は使用目的部に配電される。
