意匠

【意匠に係る物品】照明付き鏡
【意匠分類】D7−50
【国際意匠分類(参考)】06−05、06−07、21−03
【Dターム】D7−50C
【創作者】
【氏名】櫻井 利枝
【住所又は居所】兵庫県姫路市西今宿2−1−20−204
【意匠権者】
【識別番号】505159087
【氏名又は名称】櫻井 利枝
【住所又は居所】兵庫県姫路市西今宿2−1−20−204
【代理人】
【識別番号】100065868
【弁理士】
【氏名又は名称】角田 嘉宏
【参考文献】Christmas Decorations & Lighting VOL.8, 2001、116頁、M−102、(特許庁意匠課公知資料番号HD13039364) ドイツ意匠公報、17巻、(2003−9−10)、4239頁、40302265、(特許庁意匠課公知資料番号HH15020164)
【意匠に係る物品の説明】本物品は、参考正面図に示すように、本体部内に収容されている電灯の光が鏡部の周縁部に設けた円環状の透光部を透過して使用者を照らすことができる照明付き鏡である。透光部は透光性を有し、表面(使用者側)は光沢面であり、裏面は微細な凹凸を施した非光沢面である。本体部を揺動させた状態を示す左側面図に示すように、本体部は、脚部と本体部とを連結する連結部を中心に回転させることができ、任意の角度で保持させることができる。
【意匠の説明】図面中、省略部分は、願書添付図面上、約440mmである。透光部を示す参考正面図において、斜線部分は、透光性を有する。鏡部を示す参考正面図において、斜線部分は、鏡部である。
全図面

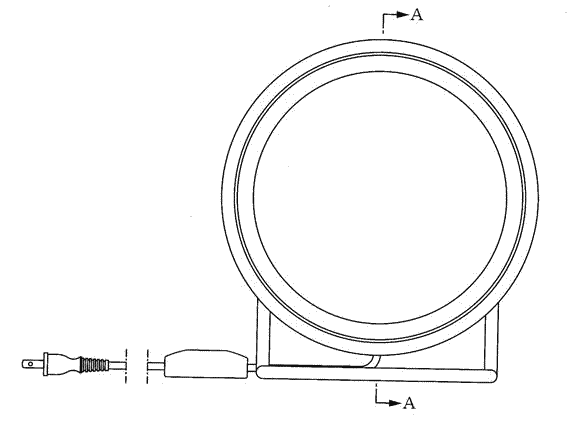

【正面図】
正面図
【背面図】
背面図
【平面図】
平面図
【底面図】
底面図
【左側面図】
左側面図
【右側面図】
右側面図
【内部構造を省略したA−A断面図】
内部構造を省略したA−A断面図
【本体部を揺動させた状態を示す左側面図】
本体部を揺動させた状態を示す左側面図
【透光部を示す参考正面図】
透光部を示す参考正面図
【鏡部を示す参考正面図】
鏡部を示す参考正面図
【参考正面図】
参考正面図
試作写真1
試作写真2 試作写真3
