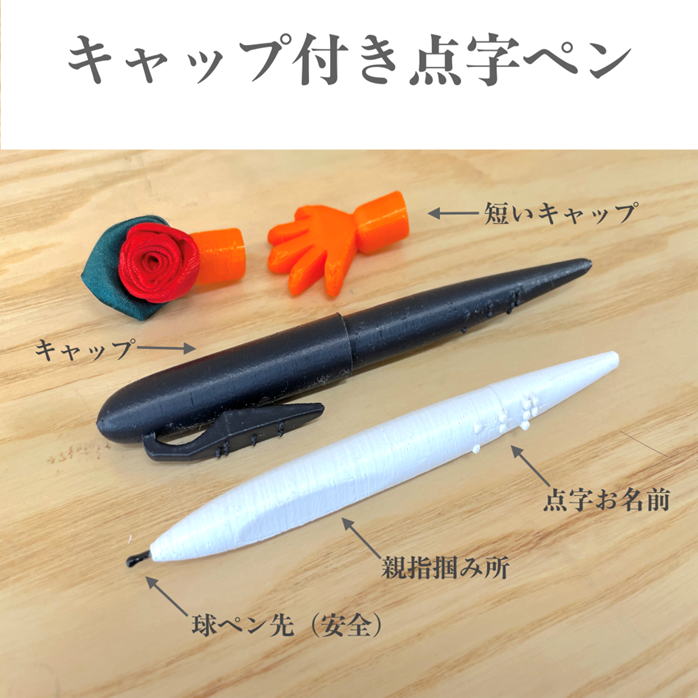

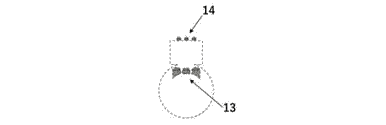

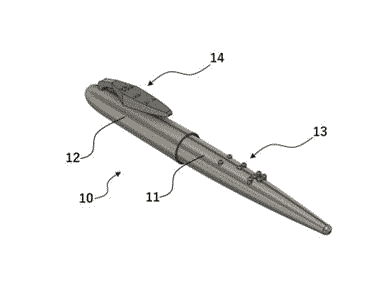

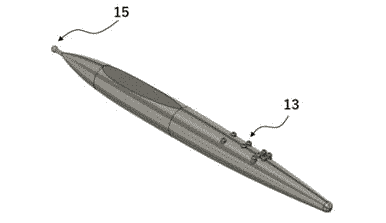

【意匠に係る物品】キャップ付き点字ペン 【意匠分類】Ｆ２−１１２１ 【国際意匠分類】 Ｌｏｃ（１４）Ｃｌ．１９−０６ 【Ｄターム】Ｆ２−１１２１ＢＡ 【創作者】 【氏名】柳 敬姫 【住所又は居所】東京都港区南麻布４丁目１１番３５−２１８号 【意匠権者】 【識別番号】５２４１０６５４３ 【氏名又は名称】柳 敬姫 【住所又は居所】東京都港区南麻布４丁目１１番３５−２１８号 【代理人】 【識別番号】１００１４７７４０ 【弁理士】 【氏名又は名称】保坂 俊 【新規性喪失の例外の表示】 意匠法第４条第２項の適用申請が有りました。 【意匠に係る物品の説明】 本意匠は、点字で名前や名称等の識別マークが表示されたキャップ付き点字ペンである。 【意匠の説明】 正面図〜斜視図は、キャップを付けた状態の点字ペンを示す図である。本体の正面図〜本体の斜視図は、キャップを付けていない本体（点字ペン）を示す図である。キャップの正面図〜キャップの斜視図は、キャップ（だけ）を示す図である。参考図１は、キャップを付けた状態の点字ペン１０の斜視図である。キャップを付けた状態の点字ペン１０は、本体（点字ペン）１１とキャップ１２から構成される。本体（点字ペン）１１には凸状部分１３があり、ネーム（名前）や名称や模様等を点字で表現している。また、キャップ１２のクリップの部分には凸状部分１４があり、ネーム（名前）や名称等を点字で表現している。参考図２〜８は、キャップを付けた状態の点字ペンに表現された識別マークである凸状部分（１３，１４）を示した部分意匠図である。参考図２は正面図、参考図３は背面図、参考図４は平面図、参考図５は底面図、参考図６は右側面図、参考図７は左側面図、参考図８は斜視図である。破線は、キャップを付けた状態の点字ペンの輪郭を示している。参考図９は本体（点字ペン）１１の斜視図であり、点字ペンのペン先１５が丸くなっている。また、本体（点字ペン）１１の六面図においても点字ペンのペン先が丸くなっている。従来の点字ペンはペン先が尖っているため、点字を書くときに紙に穴があくという問題があった。本意匠の点字ペンはペン先１５が丸く（球状形に）なっているため、点字を書いても紙に穴があくということはない。さらに、ペン先で皮膚などを傷つけないということや、またペン先が折れにくいという利点もある。使用者や周囲の人にとって安心で安全な点字ペンである。

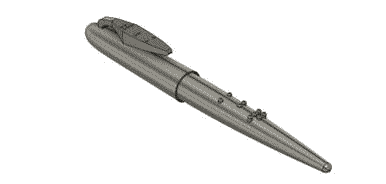

【斜視図】	【正面図】
【背面図】	【平面図】
【底面図】	【右側面図】

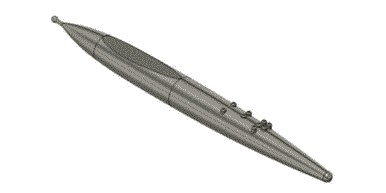

【左側面図】	【本体の斜視図】
【本体の正面図】	【本体の背面図】
【本体の平面図】	【本体の底面図】
【本体の右側面図】	【本体の左側面図】

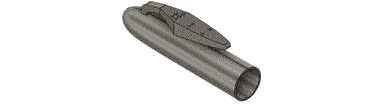

【キャップの斜視図】	【キャップの正面図】
【キャップの背面図】	【キャップの平面図】

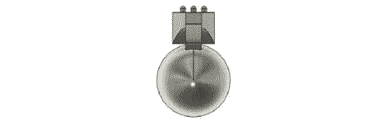

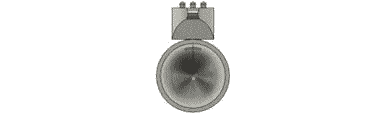

【キャップの底面図】	【キャップの右側面図】
【キャップの左側面図】	【参考図1】

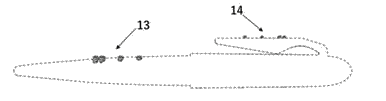

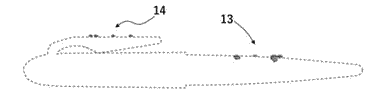

【参考図2】	【参考図3】
【参考図4】	【参考図5】

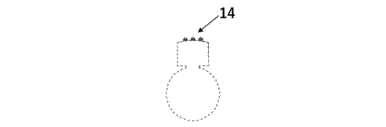

【参考図6】	【参考図7】

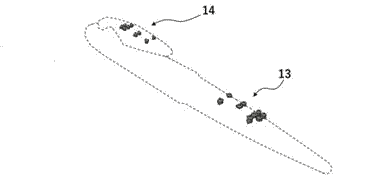

【参考図8】	【参考図9】
