衛生マスク

【発明の名称】衛生マスク
【早期審査対象出願】
【特許権者】
【識別番号】521261625
【氏名又は名称】大橋栄子
【住所又は居所】東京都葛飾区東四つ木4丁目49番7号
【代理人】
【識別番号】100147393
【弁理士】
【氏名又は名称】堀江一基
【発明者】
【氏名】大橋栄子
【住所又は居所】東京都葛飾区東四つ木4丁目49番7号
【要約】
【課題】好適なフィット性を有しマスクの装着ずれや眼鏡のくもりを防止する衛生マスク
【解決手段】略矩形の布体と、前記布体の両サイドに取り付けられる一対の耳掛け紐と、を有する衛生マスクであって、前記布体は、布体上辺領域に、前記布体の主面部に対して前記布体の上辺部分が折り返し位置に沿って内側に向けて折り返されて形成されており、前記折り返し位置を除いては前記布体上辺領域における上辺中央部に配置される中央固定部でのみ前記主面部に固定される内側折り返し部を有し、前記内側折り返し部は、前記中央固定部を左右方向に挟んで配置される２か所に折り幅が最大となる最大幅部分を有し、２か所の前記最大幅部分の間には、前記最大幅部分より前記折り幅が狭いくぼみ部が形成されており、前記内側折り返し部の前記折り幅は、前記最大幅部分から前記両サイドに向かって徐々に狭くなる衛生マスク。
【選択図】図１

【特許請求の範囲】
【請求項１】
略矩形の布体と、
前記布体の両サイドに取り付けられる一対の耳掛け紐と、を有する衛生マスクであって、
前記布体は、
布体上辺領域に、前記布体の主面部に対して前記布体の上辺部分が折り返し位置に沿って内側に向けて折り返されて形成されており、前記折り返し位置を除いては前記布体上辺領域における上辺中央部に配置される中央固定部でのみ前記主面部に固定される内側折り返し部を有し、
前記内側折り返し部は、前記中央固定部を左右方向に挟んで配置される２か所に折り幅が最大となる最大幅部分を有し、２か所の前記最大幅部分の間には、前記最大幅部分より前記折り幅が狭いくぼみ部が形成されており、
前記内側折り返し部の前記折り幅は、前記最大幅部分から前記両サイドに向かって徐々に狭くなり、
布体下辺領域の前記主面部において前記左右方向に関して略対称に２か所に配置されており、布体下辺領域における下辺中央部に対して下辺両サイドが下方に傾斜するように形成される縦ひだ部をさらに有し、
前記内側折り返し部全体の前記左右方向の幅は、２か所の前記縦ひだ部の間の前記左右方向の間隔より広いことを特徴とする衛生マスク。
【請求項２】
２か所の前記最大幅部分の間の前記左右方向の間隔は、前記内側折り返し部全体の前記左右方向の幅の５～２５％である請求項１に記載の衛生マスク。
【請求項３】
前記内側折り返し部全体の前記左右方向の幅は、前記布体全体の前記左右方向の幅の６０～９０％である請求項１に記載の衛生マスク。
【請求項４】
前記布体は、ノーズワイヤを有しないノーズワイヤレス構造であることを特徴とする請求項１に記載の衛生マスク。
【発明の詳細な説明】
【技術分野】
【０００１】
本発明は、大気中のウイルスやアレルゲンなどが鼻や口から体内に侵入することを防止する衛生マスクに関する。
【背景技術】
【０００２】
近年、新型コロナウイルス感染症などの世界的な拡大や、花粉やPM２．５などの飛来を受けて、衛生マスクの使用頻度が増加している。ただし、従来の衛生マスクとしては、装着者の顔に対するフィット性に課題があるものが多く、マスクのずれを生じたり、装着者が眼鏡を掛けている場合は眼鏡のくもりが生じる問題があった。
【０００３】
本出願に係る発明者は、このような課題を解決するための布マスクの発明を行い、これについて特許を取得している（特許文献１参照）。発明者が特許を取得した発明は、布体を縫い合わせる縫製などにより立体構造に形成するものである。一方、市販される衛生マスクとしては、縫製によって立体構造を形成するマスクより、縫製を用いず縫製以外の手法、たとえば融着等により立体形状を形成するマスクの割合が多い（たとえば、特許文献２等参照）。これは、融着等によるマスクが、縫製によるマスクに比べて製造効率が良く、大量生産に適しているためであると考えられる。
【０００４】
しかし、縫製を用いる特許文献１に記載の技術は、融着等により立体形状を形成するマスクに直接転用できない部分がある。また、縫製を用いない従来の衛生マスクでは、マスクの装着ずれや眼鏡のくもりを、特許文献１に記載の技術ほど効果的に防止できない。
【先行技術文献】
【特許文献】
【０００５】
【特許文献１】特許６９９３７４９号明細書
【特許文献２】特開２０１８－１９３６５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は、このような課題を解決するためになされたものであり、好適なフィット性を有しマスクの装着ずれや眼鏡のくもりを防止でき、かつ、縫製を用いない衛生マスクに適用可能である構造的特徴を有する衛生マスクを提供することである。
【課題を解決するための手段】
【０００７】
本発明に係る衛生マスクは、
略矩形の布体と、
前記布体の両サイドに取り付けられる一対の耳掛け紐と、を有する衛生マスクであって、
前記布体は、
布体上辺領域に、前記布体の主面部に対して前記布体の上辺部分を折り返し位置に沿って内側に折って形成されており、前記折り返し位置を除いては前記布体上辺領域における上辺中央部に配置される中央固定部でのみ前記主面部に固定される内側折り返し部を有し、
前記内側折り返し部は、前記中央固定部を左右方向に挟んで配置される２か所に折り幅が最大となる最大幅部分を有し、２か所の前記最大幅部分の間には、前記最大幅部分より前記折り幅が狭いくぼみ部が形成されており、
前記内側折り返し部の前記折り幅は、前記最大幅部分から前記両サイドに向かって徐々に狭くなる。
【０００８】
本発明に係る衛生マスクの布体は、布体上辺領域に内側折り返し部を有する。このような内側折り返し部に関する構造的特徴は、縫製を用いない衛生マスクに適用可能である。内側折り返し部は、布体の上辺部分を内側に折り返されることで形成されており、装着者の顔とマスクの間の隙間を好適に遮蔽し、衛生マスクの装着者が眼鏡を掛けている場合であっても、眼鏡のくもりを好適に防止できる。さらに、内側折り返し部には、２カ所の最大幅部分およびこれに挟まれるくぼみ部が形成されており、衛生マスクの装着時において、装着者の鼻梁がくぼみ部を通ることにより、内側折り返し部が好適なフィット感と遮蔽性を奏する。
【０００９】
また、内側折り返し部の折り幅は、最大幅部分から両サイドに向かって、および、最大幅部分から中央固定部に向かって徐々に狭くなる。これにより、内側折り返し部が装着者の顔の曲面に追従して好適にフィットし、衛生マスクのずれを防止するとともに、マスクに覆われた領域の遮蔽性を高めることができる。また、内側折り返し部は、布体の上辺部分が内側に向かって折り返されて形成されるため、マスクの上辺領域は、適度な腰の強さを奏するとともに、適度な柔軟性が保たれる。また、内側折り返し部が中央固定部でのみ主面部に固定されることは、内側折り返し部の折り返し状態および主面部に対する角度を適切に保つことに寄与する。さらに、布体の上辺部分を内側に折り返して形成される内側折り返し部は、装着者の顔に対して過度に強く押し付けられることを回避し、かつ、マスクの上辺領域が過度に重くなることを回避することで、マスクが下方にずれる問題を好適に防止できる。
【００１０】
また、たとえば、本発明に係る衛生マスクにおいて、２か所の前記最大幅部分の間の前記左右方向の間隔は、前記内側折り返し部全体の前記左右方向の幅の５～２５％であってもよい。
【００１１】
内側折り返し部をこのような形状とすることにより、本発明に係る衛生マスクは、内側折り返し部が装着者の鼻梁や頬骨による起伏により好適にフィットし、衛生マスクのずれ防止効果および眼鏡のくもり防止効果を高めることができる。
【００１２】
また、たとえば、本発明に係る衛生マスクにおいて、前記布体は、
布体下辺領域において前記左右方向に関して略対称に２か所に配置されており、布体下辺領域における下辺中央部に対して下辺両サイドが下方に傾斜するように形成される縦ひだ部をさらに有してもよく、
前記内側折り返し部全体の前記左右方向の幅は、２か所の前記縦ひだ部の間の前記左右方向の間隔より広くてもよい。
【００１３】
布体が縦ひだ部を有し、内側折り返し部の左右方向の幅を縦ひだ部の間隔より広くすることにより、このような衛生マスクは、装着時において装着者の顔と布体の間に適切な空間を形成し、装着者の口やあごの動きに伴うマスクのずれを、好適に防止できる。
【００１４】
また、たとえば、前記内側折り返し部全体の前記左右方向の幅は、前記布体全体の前記左右方向の幅の６０～９０％であってもよい。
【００１５】
内側折り返し部の左右方向の幅を、布体全体の左右方向の幅に対して所定の比率とすることにより、内側折り返し部の両端部が装着者の頬骨のカーブにより適切にフィットし、マスクのずれや、眼鏡のくもりをより好適に防止できる。
【００１６】
また、たとえば、前記布体は、不織布で構成されていてもよく、前記布体は、ノーズワイヤを有しないノーズワイヤレス構造であってもよい。
【００１７】
布体が不織布である衛生マスクは、中央固定部を融着により形成することが可能であり、縫製などにより製造される場合に比べて生産性が向上する。また、布体がノーズワイヤを有しないノーズワイヤレス構造であることにより、マスクの上辺領域の柔軟性を好適に確保できるとともに、マスクの上辺領域が過度に重くなることを回避できる。また、布体がノーズワイヤレス構造であることにより、このような衛生マスクは、廃棄時において嵩張り難く、使い捨てで使用する場合でも、廃棄処理が容易である。
【図面の簡単な説明】
【００１８】

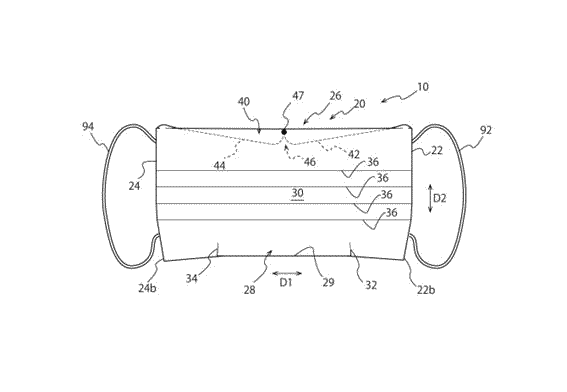

【図１】図１は、本発明の一実施形態に係る衛生マスクの外側を示す正面図である。

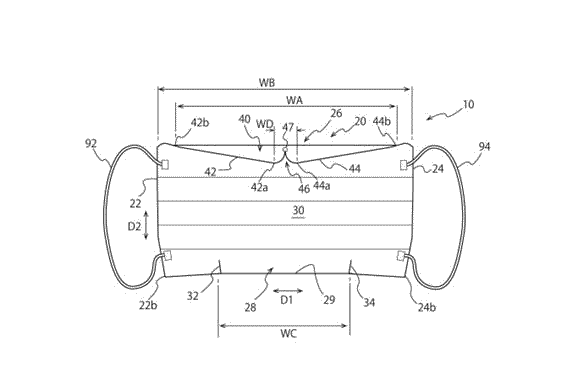

【図２】図２は、図１に示す衛生マスクの内側を示す背面図である。

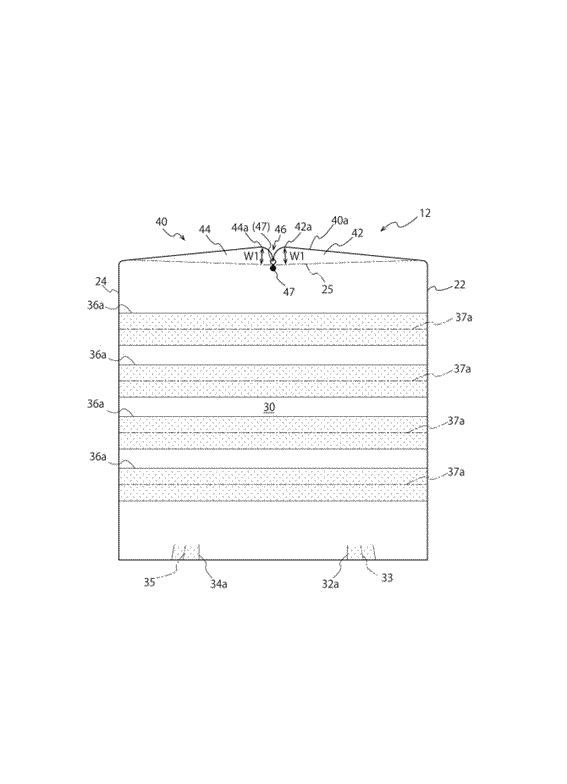

【図３】図３は、図１に示す衛生マスクの布体の展開状態を示す正面図である。

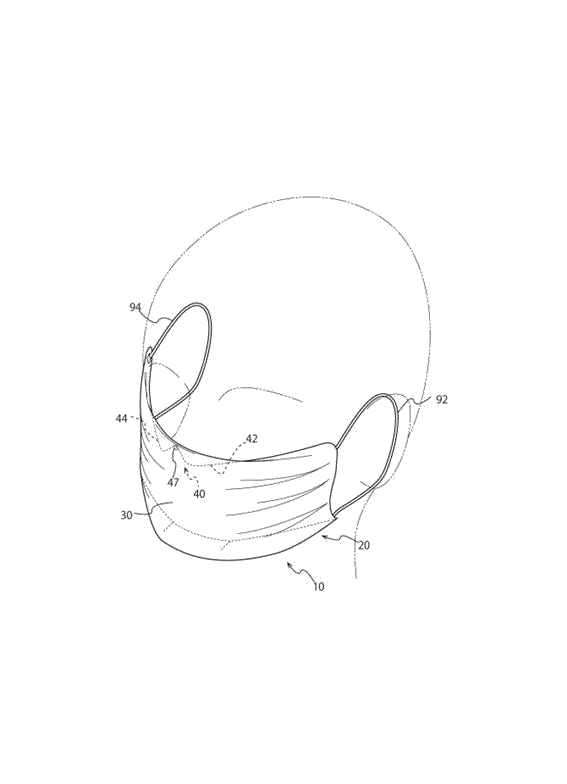

【図４】図４は、図１および図２に示す衛生マスクの装着状態を示す使用状態図である。

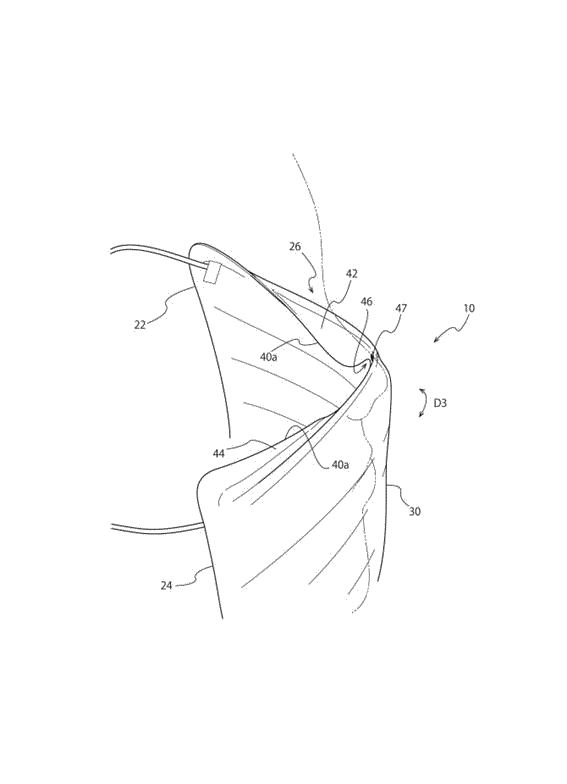

【図５】図５は、図４に示す衛生マスクの装着状態を別の角度から観察した第２の使用状態図である。
【発明を実施するための形態】
【００１９】
図１は、本発明の一実施形態に係る衛生マスク１０の外側を示す正面図であり、図２は衛生マスク１０の内側を示す背面図である。図１および図２に示すように、衛生マスク１０は、正面視略矩形の布体２０と、布体２０の両サイドに取り付けられる一対の耳掛け紐９２、９４と、を有する。衛生マスク１０は、使用状態図４および図５に示すように、一対の耳掛け紐９２、９４を装着者の両耳に掛け、布体２０が装着車の鼻、口およびその周辺部分を覆うように装着して使用される。
【００２０】
衛生マスク１０は、たとえば病原菌やウイルスなどの感染予防や、花粉などのアレルギー症状の抑制や、飛沫の飛散防止などの様々な目的で使用される。衛生マスク１０が使用され場所も、学校、職場、公共施設など、屋内であるか屋外を問わず、多種多様である。
【００２１】
図１および図２に示すように、衛生マスク１０には内側と外側があり、衛生マスク１０は、図１に現れる布体２０の外側が装着者の顔と反対側を向き、図２に示す布体２０の内側が装着者の顔の側を向くように装着して使用される（使用状態図である図４および図５を参照）。また、衛生マスク１０には上下があり、後述する布体上辺領域２６が上下方向Ｄ２の上側を向き、布体下辺領域２８が上下方向Ｄ２の下側を向く図１～図５に示す姿勢で、装着者に装着される。
【００２２】
一対の耳掛け紐９２、９４のうち耳掛け紐９２は、図１の正面図では右側に、図２の背面図では左側に現れ、衛生マスク１０の装着時には、装着者の左耳に掛けられる。耳掛け紐９２は、布体２０の左サイド２２に固定されている。ただし、耳掛け紐９２は、後述する布体と継ぎ目なく連続していてもよく、耳掛け紐９２は布体２０と一体であってもよい。
【００２３】
一対の耳掛け紐９２、９４のうち耳掛け紐９４は、図１の正面図では左側に、図２の背面図では右側に現れ、衛生マスク１０の装着時には、装着者の右耳に掛けられる。耳掛け紐９４は、布体２０の右サイド２４に固定されている。ただし、耳掛け紐９４は、耳掛け紐９２と同様に、布体２０と継ぎ目なく連続していてもよく、耳掛け紐９４は布体２０と一体であってもよい。
【００２４】
図１および図２に示すように、布体２０は、主面部３０と、布体上辺領域２６で主面部３０に接続する内側折り返し部４０と、を有する。布体２０は、図１および図２に示すように、正面視および背面視において略矩形である。ただし、布体２０は、布体上辺領域２６に内側折り返し部４０を有し、布体下辺領域２８の主面部３０に縦ひだ部３２、３４を有するため、数学的に定義される矩形とは若干異なる形状を有する。
【００２５】
図１および図２に示すように、布体２０の主面部３０は、衛生マスク１０の装着時において、内側の面が装着者の顔の側を向き、外側の面が装着者の顔とは反対側を向くように配置され、主面部３０の面方向D３が、概ね装着者の顔の表面方向に沿う状態となる（図５参照）。
【００２６】
図１および図２に示すように、主面部３０には、左右方向Ｄ１に延びる横ひだ部３６（「横ひだ部」は「プリーツ」とも呼ばれる。）が複数形成されている。図１および図２に示す例では、横ひだ部３６は縦方向に略等間隔に４つ形成されている。
【００２７】
図３は、図１に示す衛生マスク１０の布体２０の材料である材料布体１２を示す正面図である。衛生マスクの布体２０は、たとえば、図３に示すような材料布体１２に対して、横ひだ部３６、縦ひだ部３２、３４および内側折り返し部４０を形成することにより、製造される。材料布体１２は、例えば不織布等を含む単層または多層の布を、図３に示す形状に裁断等することにより製造される。
【００２８】
図１および図２に示す横ひだ部３６は、図３に示す横ひだ谷折り線３７ａを谷折りし、横ひだ谷折り線３７ａの直上の横ひだ山折り線３６ａを山折りすることで形成される。これにより、図３においてグレーで示される横ひだ谷折り線３７ａの上下部分が折り込まれ、図１および図２に示すような横ひだ部３６が形成される。
【００２９】
図３においてグレーで示される横ひだ部３６の折り込み部分は、主面部３０の両サイド２２、２４でのみ、折り込みが解除しないように、折り込み部分同士の対向面が固定される。したがって、衛生マスク１０の装着時には、図４に示すように横ひだ部３６の左右方向Ｄ１における中央部分の折り込みが部分的または全体的に解除され、主面部３０が、装着者の顔の形状に沿うように上下方向Ｄ２に広がる。
【００３０】
なお、実施形態として説明する衛生マスク１０における布体２０の主面部３０には、４つの横ひだ部３６が形成されているが、主面部３０に形成される横ひだ部３６の数は特に限定されない。また、主面部３０は、複数の材料布体を、縫製、融着（溶着）、または接着等により接合して立体形状を形成するものであってもよい。また、横ひだ部３６は、外側から見て折り上げになっていてもよく、内側から見て折り上げにあっていてもよく、前者と後者とを組み合わせることで複数の横ひだ部が構成されていてもよい。
【００３１】
図１および図２に示すように、布体２０は、布体下辺領域２８の主面部３０に形成される縦ひだ部３２、３４を有する。縦ひだ部３２、３４は、左右方向Ｄ１に関して略対称に２か所に配置される。すなわち、縦ひだ部３２、３４は、下辺中央部２９より下辺左サイド２２ｂの近くに形成される左縦ひだ部３２と、下辺中央部２９より下辺右サイド２４ｂの近くに形成される右縦ひだ部３４と、で構成される。
【００３２】
左縦ひだ部３２と右縦ひだ部３４とは、それぞれ略上下方向Ｄ２に沿って、ただし上下方向Ｄ２に対して少し傾いて延びている。このような左縦ひだ部３２と右縦ひだ部３４が形成されることで、布体２０の主面部３０における下辺中央部２９に対して、下辺両サイド（下辺左サイド２２ｂおよび下辺右サイド２４ｂ）が下方に傾斜する。
【００３３】
図１および図２に示す左縦ひだ部３２および右縦ひだ部３４は、図３に示す縦ひだ谷折り線３３、３５を谷折りし、縦ひだ山折り線３２ａ、３４ａを山折りすることで形成される。これにより、図３においてグレーで示される縦ひだ谷折り線３３、３５と縦ひだ山折り線３２ａ、３４ａとの間の領域が折り込まれ、図１および図２に示すような縦ひだ部３２、３４が形成される。
【００３４】
図３においてグレーで示される左縦ひだ部３２および右縦ひだ部３４の折り込み部分は、主面部３０の下辺でのみ、折り込みが解除しないように、折り込み部分同士の対向面が固定される。したがって、衛生マスク１０の装着時には、図４に示すように左縦ひだ部３２および右縦ひだ部３４の一部の折り込みが解除され、主面部３０は図４および図５に示すような立体形状を形成する。
【００３５】
図１～図３に示すように、布体２０における上辺近くの部分である布体上辺領域２６には、内側折り返し部４０が形成されている。図３に示すように、内側折り返し部４０は、布体２０の主面部３０に対して布体２０の上辺部分が、折り返し位置２５（図３参照）に沿って、布体２０の内側に折り返されて形成されている。内側折り返し部４０は、図３に示す布体材料１２のように主面部３０に継ぎ目なく連続していてもよいが、これとは異なり、主面部３０に対して融着、接着または縫製などにより接続される主面部３０とは別の材料布体で構成されていてもよい。
【００３６】
図１～図３に示すに、内側折り返し部４０は、布体上辺領域２６における上辺中央部に配置される中央固定部４７を基準として左右方向Ｄ１に対称な形状を有する。すなわち、内側折り返し部４０は、中央固定部４７から左サイド２２側に配置される左折り部４２と、中央固定部４７から右サイド２４側に配置される右折り部４４とを有し、左折り部４２と右折り部４４とは、互いに略対称な形状を有する。
【００３７】
図１～図３に示すように、内側折り返し部４０は、中央固定部４７を左右方向D２に挟んで配置される２か所に、内側折り返し部４０において折り幅Ｗ１が最大となる最大幅部分である左最大幅部分４２ａおよび右最大幅部分４４ａを有する。なお、図３に示すように、内側折り返し部４０の折り幅は、折り返し位置２５（または主面部３０の上辺）に垂直な方向に沿う内側折り返し部４０の幅で規定される。
【００３８】
また、図２に示すように、２か所の最大幅部分である左最大幅部分４２ａと右最大幅部分４４ａとの間には、最大幅部分４２ａ、４４ａより折り幅が狭いくぼみ部４６が形成されている。内側折り返し部分４０は、最大幅部分４２ａ、４４ａから中央固定部４７に向かって折り幅が徐々に狭くなっており、くぼみ部４６においては、その中央に位置する中央固定部４７において、最も折り幅が狭くなっている。
【００３９】
図１および図２に示すように、内側折り返し部４０は、折り返し位置２５を除いては中央固定部４７でのみ、主面部３０に固定されている。すなわち、内側折り返し部４０の縁部４０ａは、少なくとも中央固定部４７を除く部分では主面部３０に固定されておらず、主面部３０から離間できる。これにより、図５に示すように、衛生マスク１０の装着状態においては、内側折り返し部４０が、中央固定部４７から両サイド２２、２４に向かってねじられながら跳ね上がる。このような内側折り返し部４０の変形は、内側折り返し部４０が配置される布体上辺領域２６に、湾曲する衛生マスク１０の内側に生じる圧縮変形応力が作用することに起因するものであると考えられる。
【００４０】
また、図２および図３に示すように、内側折り返し部４０の折り幅は、最大幅部分４２ａ、４４ａから両サイド２２、２４に向かって徐々に狭くなっており、左折り端部４２ｂおよび右折り端部４４ｂで折り幅が０となっている。図２に示すように、内側折り返し部４０全体の左右方向の幅ＷＡ（左折り端部４２ｂと右折り端部４４ｂの間の間隔）は、布体２０全体の左右方向の幅ＷＢ以下であることが好ましく、布体２０全体の左右方向の幅ＷＢの６０～９０％であることがさらに好ましい。また、最大幅部分４２ａ、４４ａにおける折り幅Ｗ１は、特に限定されないが、５～１０ｍｍ程度とすることが好ましい。
【００４１】
内側折り返し部４０全体の左右方向の幅ＷＡを、布体２０全体の左右方向の幅ＷＢに対して所定の範囲とすることにより、衛生マスク１０における布体上辺領域２６と装着者の顔の間の隙間を内側折り返し部４０が好適に遮蔽し、衛生マスク１０の遮蔽効果を高めることができる。また、衛生マスク１０の装着者がめがねを掛けている場合には、装着者の呼気に含まれる水蒸気や熱がめがねを曇らせる問題を、より効果的に防止できる。
【００４２】
また、内側折り返し部４０全体の左右方向の幅ＷＡは、２か所の縦ひだ部である左縦ひだ部３２と右縦ひだ部３４の間の左右方向Ｄ１の間隔ＷＣより広いことが好ましい。このような構成とすることにより、内側折り返し部４０が装着者の頬骨ラインにフィットしやすくなるともに、縦ひだ部３２、３４による布体下辺領域２８が装着者のあごのラインにフィットしやすくなるので、衛生マスク１０の遮蔽性が高まる。また、装着者の口から主面部３０の内側までの距離を適切に確保し、会話等により装着者が口を動かした際における衛生マスク１０のずれを好適に防止できる。
【００４３】
また、２か所の最大幅部分４２ａ、４４ａの間の左右方向の間隔ＷＤは、内側折り返し部４０全体の左右方向の幅ＷＡの５～２５％であることが好ましい。これにより、内側折り返し部４０の最大幅部分４２ａ、４４ａが装着者の鼻梁に対して好適に接触し、衛生マスク１０の遮蔽性が高まるとともに、衛生マスク１０の装着時のずれが好適に抑制される。
【００４４】
布体２０の材質としては特に限定されないが、ポリプロピレン製などの不織布、綿製などのガーゼその他の織布、ポリウレタン製等の発泡樹脂などが挙げられるが、特に限定されない。ただし、布体２０の材質としては、主に樹脂製の不織布で構成されるものが、溶着などによりひだ部（横ひだ部３６、縦ひだ部３２、３４）や中央固定部４７を形成しやすく、生産性が良好であるため好ましい。
【００４５】
また、布体２０は、ノーズワイヤを有しないノーズワイヤレス構造であることが、衛生マスク１０の布体上辺領域２６の柔軟性を好適に確保できるとともに、衛生マスク１０の布体上辺領域２６が過度に重くなることを回避できる。また、布体２０がノーズワイヤレス構造であることにより、このような衛生マスク１０は、廃棄時において嵩張り難く、使い捨てで使用する場合でも、廃棄処理が容易である。
【００４６】
図４は、図１及び図２に示す衛生マスク１０の装着状態を示す使用状態図である。図４に示すように、衛生マスク１０の内側折り返し部４０は、中央固定部４７が装着者の鼻梁の上に位置し、左折り部４２および右折り部４４が、それぞれ鼻梁から頬骨へのつながる出っ張りに接触する。
【００４７】
図５は、図４に示す衛生マスク１０の装着状態を、装着者の右斜め上方から観察した第２の使用状態図である。図５に示すように、衛生マスク１０は、装着状態において内側折り返し部４０を構成する左折り部４２および右折り部４４が、中央固定部４７から両サイド２２、２４に向かってねじられながら跳ね上がる。これにより、衛生マスク１０は、装着者の顔とマスクの間の隙間を好適に遮蔽し、衛生マスク１０の装着者が眼鏡を掛けている場合であっても、眼鏡のくもりを好適に防止できる。このような内側折り返し部４０に関する構造的特徴は、縫製を用いないマスクにも適用可能である。
【００４８】
また、内側折り返し部４０には、２カ所の最大幅部分４２ａ、４４ａ（図２参照）およびこれに挟まれるくぼみ部４６が形成されており、衛生マスクの装着時において、装着者の鼻梁がくぼみ部４６の凹みを通る。これにより、衛生マスク１０は、特に布体上辺領域２６において、好適なフィット感と遮蔽性を奏する。さらに、内側折り返し部４０の折り幅は、最大幅部分４２ａ、４４ａから両サイド２２、２４に向かって、および、最大幅部分４２ａ、４４ａから中央固定部４７に向かって徐々に狭くなる。これにより、内側折り返し部４０が装着者の顔の曲面に追従して好適にフィットし、衛生マスク１０のずれを防止するとともに、衛生マスク１０に覆われた領域の遮蔽性を高めることができる。
【００４９】
また、内側折り返し部４０は、図３に示すように、布体２０の上辺部分が内側に向かって折り返されて形成されるため、衛生マスク１０の布体上辺領域２６は、適度な腰の強さを奏するとともに、適度な柔軟性が保たれる。また、内側折り返し部４０が中央固定部４７でのみ主面部３０に固定されることは、図５に示すように、装置着磁における内側折り返し部４０の折り返し状態および主面部３０に対する角度（内側折り返し部４０の跳ね上がり状態）を、適切に保つことができる。さらに、布体２０の上辺部分を内側に折り返して形成される内側折り返し部４０は、適度な柔軟性を有するため、装着者の顔に対する当たりが強くなりすぎることを防止して長時間の装着でも痛みが生じることを防止する。また、衛生マスク１０の布体上辺領域２６が過度に重くなることを回避することで、衛生マスク１０が下方にずれる問題を好適に防止できる。
