消火装置

【考案の名称】消火装置
【国際特許分類】
Ａ６２Ｃ 17/00 (2006.01)
Ａ６２Ｃ 25/00 (2006.01)
【ＦＩ】
Ａ６２Ｃ 17/00 　　　　　　　
Ａ６２Ｃ 25/00 　　　　　　　
【実用新案権者】
【識別番号】525213822
【氏名又は名称】東田嘉之
【住所又は居所】千葉県市原市田淵旧日竹374番地
【代理人】
【識別番号】100129001
【弁理士】
【氏名又は名称】林崇朗
【考案者】
【氏名】東田嘉之
【住所又は居所】千葉県市原市田淵旧日竹374番地
【要約】
【課題】動力車の内燃機械および消防水利を必要とせずに手軽に消火活動を実施できる消火装置を提供する。
【解決手段】消火装置は、家庭用水道と接続可能な給水コネクタと、商用電源または内蔵バッテリからの電力に基づいて、給水コネクタを通じて供給される水道水を加圧して高圧水を送出する電動ポンプと、電動ポンプから送出される高圧水を通す高圧配管と、高圧配管に接続され、操作者によるトリガの操作に応じて高圧水を放出する放水ノズルと、高圧配管における前記高圧水の圧力が設定値以下の場合に電動ポンプに給電し、高圧配管における高圧水の圧力が設定値を超える場合に電動ポンプへの給電を阻止する圧力スイッチとを備える。
【選択図】図１

本、実用新案登録に出願のきっかけにつきましては、元消防士でありました小職が今般農業作業にデビューいたしまして、水田を耕し、作業の終わったトラクターを洗浄しようと思い市販の高圧洗浄機を使用したところ、水道ホースと高圧洗浄機の止め金具が無いことから水道ホース離脱防止のため水道からたらたらの少量放水量で作業を実施いたしましたが洗浄効果が抜群で泥で汚れたトラクターがあっというまにきれいになりました。この時、この高圧洗浄機の放水形態は消火活動にも大いに活用でき、特に消火活動のリスクでも有る建物火災のボヤ火災時や残火処理活動に於ける水損防止には多大なる効果を発揮すると直感いたしました。また、噴霧放水での油火災にも適用可能です。これを消火装置を製造販売等している事業者様に消火装置として認定される様に改造して頂き、消防車両に搭載して消防隊に活用して頂きたいと思いました。

【実用新案登録請求の範囲】
【請求項１】
消火装置であって、
家庭用水道と接続可能な給水コネクタと、
商用電源または内蔵バッテリからの電力に基づいて、前記給水コネクタを通じて供給される水道水を加圧して高圧水を送出する電動ポンプと、
前記電動ポンプから送出される前記高圧水を通す高圧配管と、
前記高圧配管に接続され、操作者によるトリガの操作に応じて前記高圧水を放出する放水ノズルと、
前記高圧配管における前記高圧水の圧力が設定値以下の場合に前記電動ポンプへの給電を許容し、前記高圧配管における前記高圧水の圧力が前記設定値を超える場合に電動ポンプへの給電を阻止する圧力スイッチと
を備える消火装置。
【考案の詳細な説明】
【技術分野】
【０００１】
本明細書は、消火装置に関する技術を開示する。
【背景技術】
【０００２】
消火装置としては、動力車の内燃機関でポンプを駆動することによって、消防水利から供給される消防水を加圧してノズルから噴射する消火装置が知られている（例えば、特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００３】
【特許文献１】特開２００１－２１８８６２号公報
【考案の概要】
【考案が解決しようとする課題】
【０００４】
動力車の内燃機械および消防水利を必要とせずに手軽に消火活動を実施可能な消火装置が求められていた。
【課題を解決するための手段】
【０００５】
本明細書に開示する一形態の消火装置は、家庭用水道と接続可能な給水コネクタと、商用電源または内蔵バッテリからの電力に基づいて、前記給水コネクタを通じて供給される水道水を加圧して高圧水を送出する電動ポンプと、前記電動ポンプから送出される前記高圧水を通す高圧配管と、前記高圧配管に接続され、操作者によるトリガの操作に応じて前記高圧水を放出する放水ノズルと、前記高圧配管における前記高圧水の圧力が設定値以下の場合に前記電動ポンプに給電し、前記高圧配管における前記高圧水の圧力が前記設定値を超える場合に電動ポンプへの給電を阻止する圧力スイッチとを備える。この形態の消火装置によれば、水道水から高圧水を安定的に生成して消火に用いることができる。
【図面の簡単な説明】
【０００６】
【図１】第１実施形態の消火装置を示す説明図である。
【図２】第２実施形態の消火装置を示す説明図である。
【考案を実施するための形態】
【０００７】

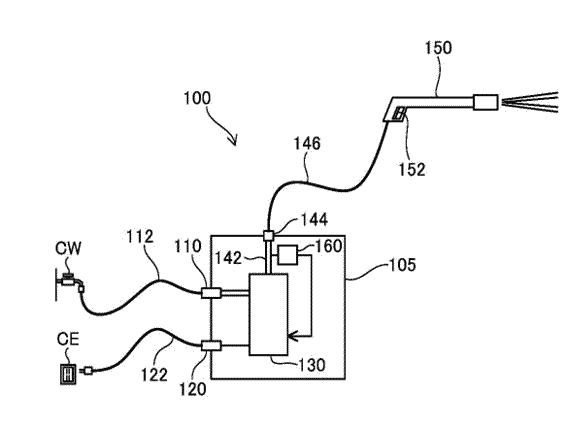

図１は、第１実施形態の消火装置１００を示す説明図である。消火装置１００は、火災時に水を使って消火するために使用される器具である。消火装置１００は、片手で持ち運び可能な重量および大きさである。消火装置１００は、水道水および商用電源を用いて消火活動を実施可能である。そのため、消火装置１００は、動力車の内燃機械および消防水利を必要とせずに手軽に消火活動を実施可能である。
【０００８】
消火装置１００は、筐体１０５と、給水コネクタ１１０と、給電コネクタ１２０と、電動ポンプ１３０と、高圧配管１４２と、高圧水コネクタ１４４と、高圧ホース１４６と、放水ノズル１５０と、圧力スイッチ１６０とを備える。
【０００９】
消火装置１００の筐体１０５は、消火装置１００の各部を収容する外殻である。筐体１０５は、操作者が片手で持ち運び可能に構成されている。筐体１０５は、操作者が背中に背負えるように構成されていてもよい。
【００１０】
消火装置１００の給水コネクタ１１０は、家庭用水道ＣＷと接続可能に構成されている。給水コネクタ１１０は、給水ホース１１２を介して家庭用水道ＣＷと接続可能である。給水コネクタ１１０は、家庭用水道ＣＷから水道水の供給を受け付ける。
【００１１】
消火装置１００の給電コネクタ１２０は、商用電源ＣＥと接続可能に構成されている。給電コネクタ１２０は、電源コード１２２を介して商用電源ＣＥと接続可能である。給電コネクタ１２０は、商用電源ＣＥから電力の供給を受け付ける。
【００１２】
消火装置１００の電動ポンプ１３０は、給水コネクタを通じて供給される水道水を加圧して高圧水を送出する。電動ポンプ１３０は、商用電源ＣＥからの電力に基づいて稼働する。電動ポンプ１３０は、電動のピストンポンプである。
【００１３】
消火装置１００の高圧配管１４２は、電動ポンプ１３０から送出される高圧水を通す配管である。消火装置１００の高圧水コネクタ１４４は、高圧配管１４２と高圧ホース１４６とを接続する継手である。消火装置１００の高圧ホース１４６は、高圧水コネクタ１４４と放水ノズル１５０との間を接続する配管である。高圧ホース１４６は、フレキシブルホースである。
【００１４】
消火装置１００の放水ノズル１５０は、操作者によるトリガ１５２の操作に応じて高圧水を放出する器具である。操作者がトリガ１５２を握った場合、放水ノズル１５０の先端から高圧水が放出される。操作者がトリガ１５２を離した場合、放水ノズル１５０からの高圧水の放出が停止する。
【００１５】
消火装置１００の圧力スイッチ１６０は、高圧配管１４２に設けられている。圧力スイッチ１６０は、高圧配管１４２における高圧水の圧力を検知する。圧力スイッチ１６０は、高圧配管１４２における高圧水の圧力に応じて、給電コネクタ１２０から電動ポンプ１３０に対する給電を入り切りする。圧力スイッチ１６０は、機械式の圧力スイッチである。圧力スイッチ１６０は、電動式の圧力スイッチであってもよい。圧力スイッチ１６０は、高圧配管１４２における高圧水の圧力が設定値Ｐ以下の場合に電動ポンプ１３０への給電を許容する。圧力スイッチ１６０は、高圧配管１４２における高圧水の圧力が設定値Ｐを超える場合に電動ポンプ１３０への給電を阻止する。
【００１６】
以上説明した消火装置１００によれば、水道水から高圧水を安定的に生成して消火に用いることができる。その結果、この形態の消火装置１００によれば、動力車の内燃機械および消防水利を必要とせずに手軽に消火活動を実施できる。
【００１７】

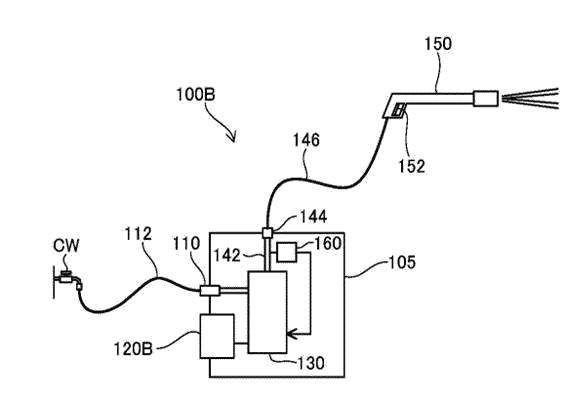

図２は、第２実施形態の消火装置１００Ｂを示す説明図である。消火装置１００Ｂは、給電コネクタ１２０に代えて内蔵バッテリ１２０Ｂを備える点を除き、第１実施形態の消火装置１００と同様である。内蔵バッテリ１２０Ｂは、商用電源ＣＥからの電力で充電可能な二次電池である。内蔵バッテリ１２０Ｂは、充電する際に取り外し可能に構成されていてもよい。
【００１８】
以上説明した消火装置１００Ｂによれば、消火活動時において商用電源ＣＥを必要とせずに、水道水から高圧水を安定的に生成して消火に用いることができる。その結果、この形態の消火装置１００Ｂによれば、動力車の内燃機械および消防水利を必要とせずに手軽に消火活動を実施できる。
【００１９】
本明細書に開示する技術は、上述した実施形態、実施例および変形例に限られず、その趣旨を逸脱しない範囲において種々の構成で実現できる。例えば、上述した実施形態、実施例および変形例における技術的特徴のうち、考案の概要の欄に記載した各形態における技術的特徴に対応するものは、上述の課題の一部または全部を解決するために、あるいは、上述の効果の一部または全部を達成するために、適宜、差し替えおよび組み合わせることができる。また、本明細書中に必須なものとして説明されていない技術的特徴については、適宜、削除できる。
【符号の説明】
【００２０】
１００…消火装置
１００Ｂ…消火装置
１０５…筐体
１１０…給水コネクタ
１１２…給水ホース
１２０…給電コネクタ
１２０Ｂ…内蔵バッテリ
１２２…電源コード
１３０…電動ポンプ
１４２…高圧配管
１４４…高圧水コネクタ
１４６…高圧ホース
１５０…放水ノズル
１５２…トリガ
１６０…圧力スイッチ
ＣＥ…商用電源
ＣＷ…家庭用水道
Ｐ…設定値

【図１】

【図２】
